脱硫塔烟道防腐涂料

更新：2018-3-30 17:16:09 点击：

产品介绍

脱硫塔烟道防腐涂料KN17为双组份。A组由特种高分子材料与陶瓷填料及助剂等组成，B组份为改性固化剂。

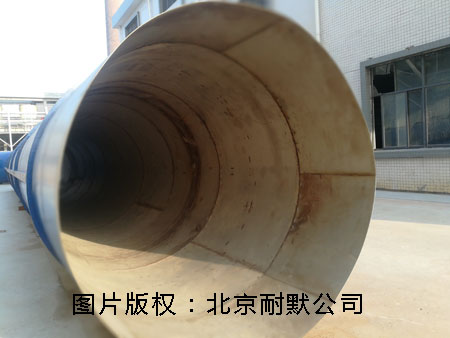

图（1）烟道一般是采用焊接方式拼接，焊接处易腐蚀

适用于烟道内侧的防腐蚀处理。适用于烟囱内衬为轻质耐热混凝土、直接与烟气接触的表面防腐处理，耐热极限为200℃，耐硫酸腐蚀极限浓度为40%。

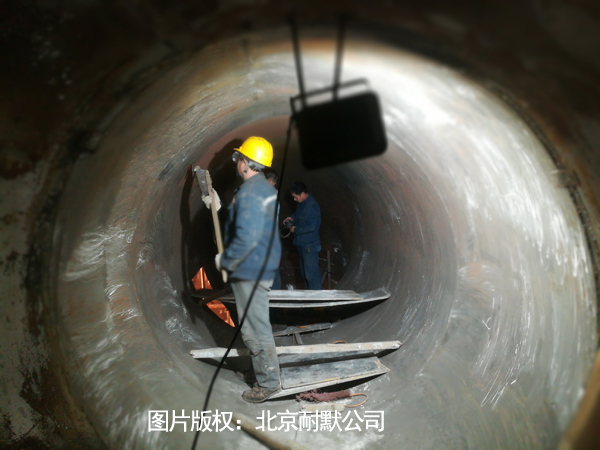

图（2）北京耐默公司工人脱硫塔烟道现场施工中

1、钢铁底材处理：喷砂或抛丸除锈至Sa2.5级，粗糙度40～70um，以增强涂层与底板的附着力。

2、使用时，先将组份A搅拌均匀，然后按比例加入固化剂B组份，充分搅拌均匀，熟化15~30分钟，根据施工方法，用适量的专用稀释剂调整施工黏度。

3、可喷涂或刷涂，用多少配多少，避免浪费。

4、推荐刷涂或喷涂6~10遍，膜厚200~300um。

5、由于涂膜使用环境腐蚀性太强，漏涂会使涂层很快腐蚀，降低使用寿命。

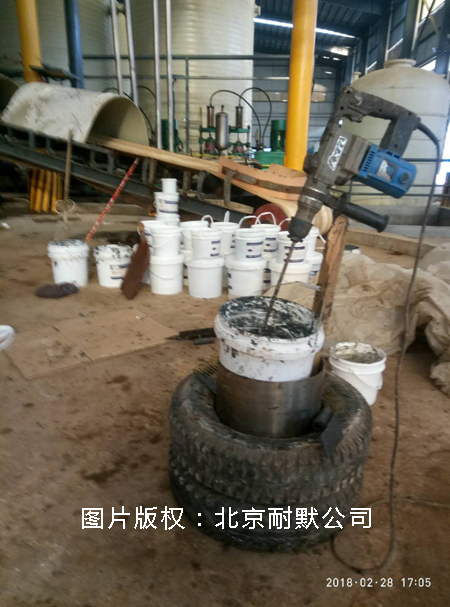

图（3）正在配制KN17烟道防腐涂料

脱硫塔烟道防腐涂料可以采用刮涂、辊涂、喷涂等工艺，在施工前要先对金属表面处理，金属表面的处理可有效的提高脱硫塔烟道防腐涂料与基材的结合强度。

更多产品
