焚烧烟气腐蚀温度是多少

依据国家对医疗废物重视程度，既要考虑保证设备的全年正常运转，又要考虑设备的正常检修，采用两套回转窑（一用一备），两套二燃室，一套尾气处理系统。一燃段热解气体经二燃室高温燃烧后（风温控制在850-950℃之间），高温烟气经水换热器和空气换热器冷却后，烟气温度急剧下降，在此阶段工艺设计上应重点考虑高温烟气对水换热器和空气换热器的高温腐蚀，尽量避开强风对设备的侵蚀。医疗废物中含有大量氯和硫的成分，焚烧产生的烟气中HCI的浓度是一般生活废物的几倍，对布置在烟道内的金属受热面会产生腐蚀作用，金属的腐蚀速率与金属表面温度有关，金属温度在320 -480℃范围，会形成氯化铁和硫酸盐，温度进一步提高到480 -800℃，氯化铁和硫酸盐产生分解，使得金属材料失去氧化保护层而腐蚀，如果此时再有强风侵入，分解后将产生强酸，出现高温腐蚀现象。烟气温度在硫酸露点温度约150℃以下时，会发生电化学腐蚀，亦称为低温腐蚀，低温腐蚀通常在酸性气体露点温度以下20-50℃时最为严重。金属的腐蚀速率随着金属温度的提高而加快，当金属温度为430-450℃时，腐蚀情况尚属轻微，若温度继续升高则腐蚀随之加剧。一般过热器的管壁温度约比管内蒸汽温度高30 -50℃，因此在设计空气换热器和水换热器时应布置在烟气温度600 -650℃的烟道中，设法加大冷却水循环速度和面积，以降低过热器管壁温度，减少腐蚀速率。

   金属低温腐蚀主要发生在150℃以下的受热面，排烟温度通常在200℃左右，若空气预热器进口为冷空气，则空气预热器进口处温度低，易发生低温腐蚀现象。若将空气在蒸汽加热器内加热到90℃左右后再进入空气预热器，可有效防止低温腐蚀产生。

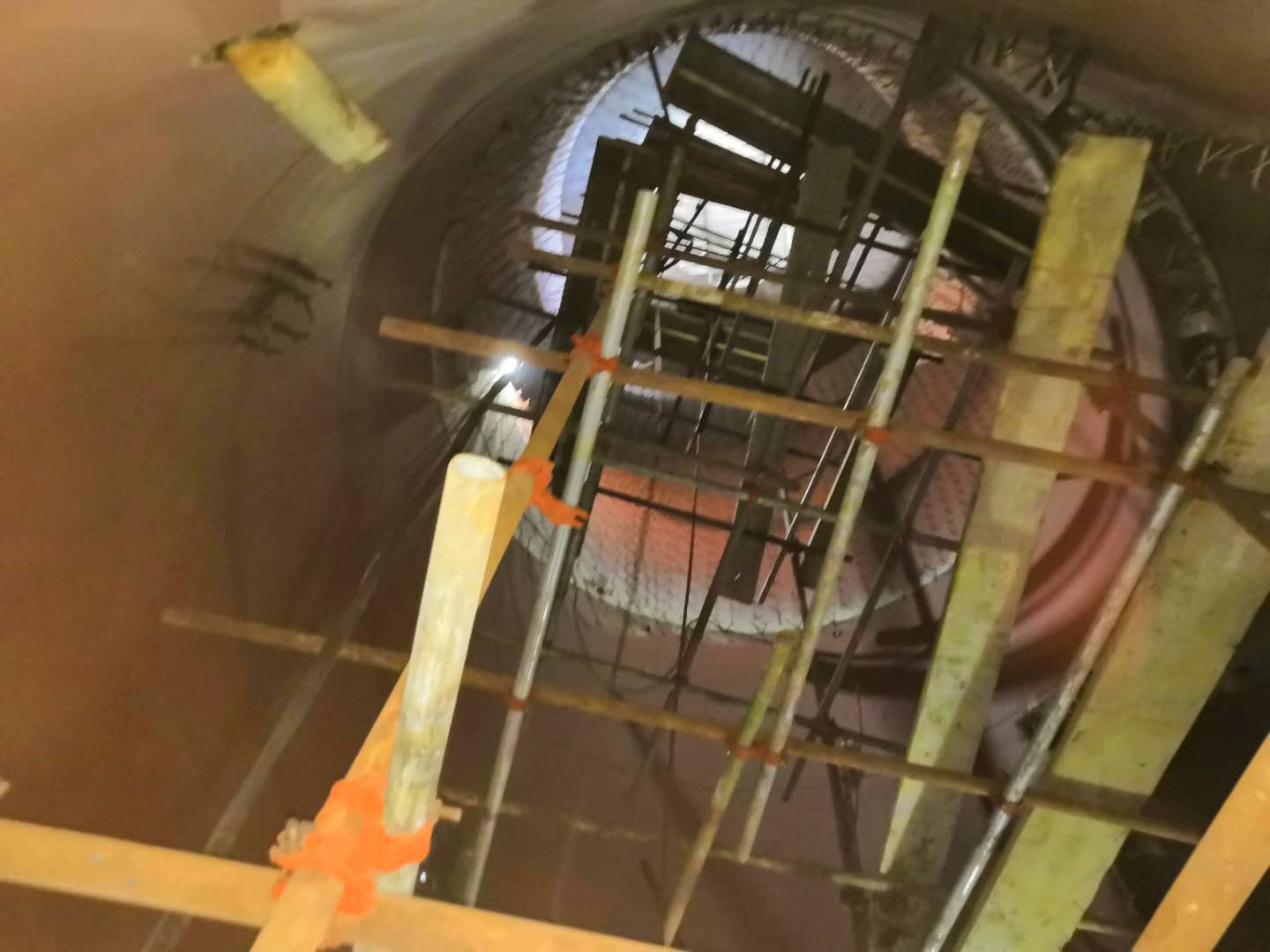

综上所述，焚烧烟气腐蚀温度在150℃左右，此时可以采用KN22防腐材料预保护，KN22防腐材料已经在多家焚烧炉内部使用。
