脱硫塔烟囱烟道防腐材料

北京耐默公司作为专业生产烟道防腐材料厂家，在此介绍烟道防腐材料_烟气防腐涂料_锅炉尾气防腐油漆_废气处理设备防腐施工相关知识，希望对大家会有帮助。

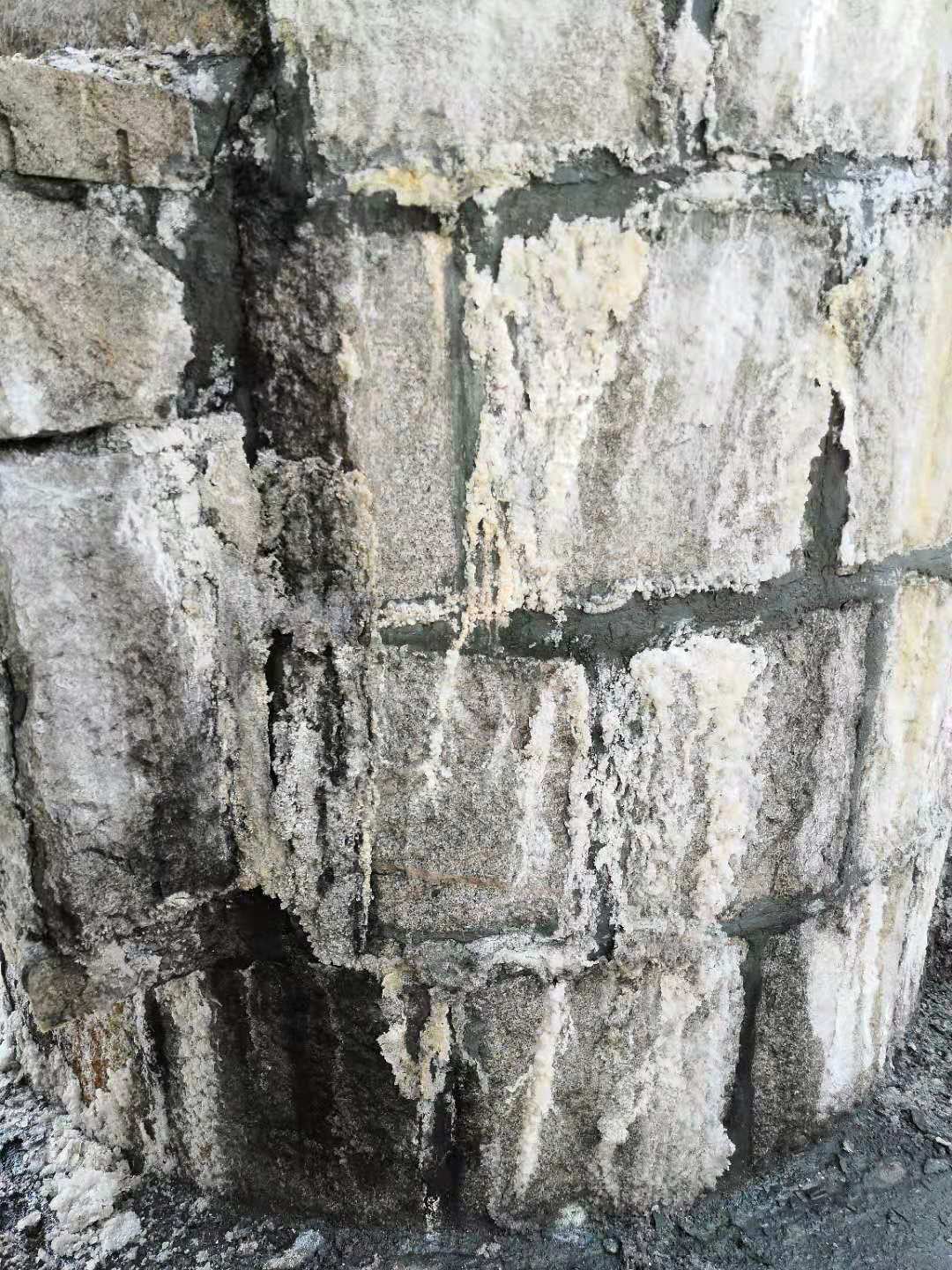

当烟气温度为50～80 ℃时,随着烟气含水率提高,烟囱内壁腐蚀速率也增大。硫酸蒸汽凝结到金属表面会发生硫酸腐蚀,还会黏附烟气中的灰尘形成不易清除的积垢。污垢逐渐增厚,导致烟气流道不畅甚至堵塞,使SO2转化成SO3所需触媒不断强化,SO3生成量逐渐上升。硫酸露点腐蚀过程中最重要的因素是SO3的生成,其腐蚀程度取决于SO3生成量。特别是在脱硫塔或综合塔的锥段、烟囱焊缝和接管处,凝液更易聚集和浓缩,使腐蚀加剧。某企业催化裂化装置EDV洗涤塔烟囱顶部冷凝水pH值为2.3,为强酸性。

脱硫装置在停工检修等情况下,烟气温度可达130 ℃,烟囱温度在110 ℃左右,较脱硫塔腐蚀更为严重。复杂的运行工况要求烟囱内衬防腐蚀材料不仅要具有良好的防腐蚀性,而且还需要具有很高的抗应变性(温度交变性能)。

对于烟囱的露点腐蚀,一般采用耐蚀钢或非金属防腐蚀涂料。国外建议烟囱采用整体316L,国内鉴于经济性考虑常用整体玻璃钢。中石化几个公司的脱硫塔或综合塔烟囱都采用了整体玻璃钢,运行效果良好。
