烟道防腐涂料防腐性能的现场试验

北京耐默公司作为专业生产烟道防腐材料厂家，在此介绍烟道防腐材料_烟气防腐涂料_锅炉尾气防腐油漆_废气处理设备防腐施工相关知识，希望对大家会有帮助。

将实验室研发出的高性能耐温型腐蚀控制胶泥与普通耐温型树脂鳞片胶泥材料经过正交设计出6种现场实验方案，验证不同种类树脂鳞片的腐蚀控制性能，为解决超低排放改造后锅炉尾部烟道防腐摸索出一条新道路。

1.1 环境

时间：2017年3月25日

湿度：75%温度：16℃

(1）烟道已运行时间：≥1年；

(2）烟道实验前状况：实验前未做任何防腐处理，积灰结垢严重，腐蚀严重；

(3）烟道运行温度：正常：<150℃，极端：150～170℃，最高：170℃；

(4）烟道运行介质：燃煤尾气，停运时脱硫系统倒流水蒸气。

1.2 实验要求

(1）烟道基体必须进行喷砂处理，清洁度≥Sa2½级，粗糙度≥50μm;

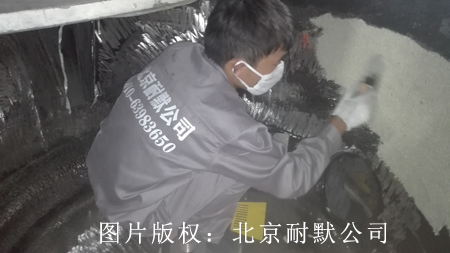

(2）按照基体喷砂→底涂→衬里施工→面涂层工序进行施工，涂层施工操作流程、层间隔时间、环境条件、施工技术要求，必须满足相关规范要求。

1.3 实验结果

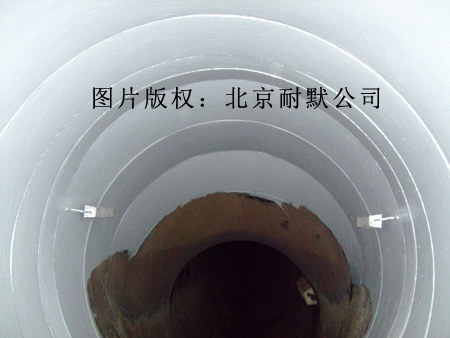

1.3.1 现场实验结束后的6种方案。

1.3.2 现场试验后的运行情况

防腐施工完成及养护合格后交由珞璜电厂2017年4月投入运行，至2017年9月8日期间对烟气运行情况进行监测。

(1）运行数据：

<155℃运行时间约为200h，其中有8个稳定运行时间，每个运行时段长约8～10h，最高监测烟温为170℃。

2017年9月8日后加装了烟气换热系统，至2018年2月7日停运检查期间，烟道运行温度均未超过155℃；

(2）运行1年后现场检测

2017年9月8日及2018年2月6日该段烟道停运，我司派人前往电厂现场检查鳞片衬里运行情况。经现场实际检查发现：

方案一、方案二及方案三：普通耐温型酚醛树脂鳞片衬里存在不同程度损坏，主要表现为局部发黑、粉化、鼓泡、脱层；方案四、方案五及方案六：高性能酚醛型乙烯基树脂鳞片衬里，基本完好无损；
