你的位置:首页 > 新闻动态 > 产品新闻

烟道内壁氰酸酯防腐漆

2019-1-30 17:18:55      点击:
(1)A组分的制备:先将异氰酸酯用泵投入反应釜中,加入磷酸进行乳化,边投料边升温,再加入聚醚a、邻苯二甲酸二辛酯或邻苯二甲酸二丁酯、聚醚b、溶剂和环氧树脂,加热至80—90℃时保温2—2. 5h,然后降温至40℃,出料过滤(丝绢320目),过滤前按产品标准调固含量至53%~58%,检验包装后入库。
(2)B组分的制备:将煤焦沥青、环己酮、甲苯、溶剂陆续投入反应釜中,边投料边开车搅拌,边升温加热.升温至110~120℃时,保温2h后排水,然后将料打人冷却罐降温至40℃,搅拌均匀后在常温下用200目过滤网过滤,过滤前按产品标准调固含量至61%~65%,检验包装后入库。

    原料配伍
本品由分罐包装的A、B双组分构成,质量比是A:B=l:1。
A组分中各原料的质量汾配比范围是:异氰酸酯31~32. 48,磷酸(试剂型)0. 048~0. 052.聚醚a为9.1~9.76,聚醚b为2.1~2.41,邻苯二甲酸二辛酯或邻苯二甲酸二丁酯6.6—7.25,环氧树脂2.8~3.05,溶剂45~47。
B组分中各原料的质量份配比范围是:煤焦沥青60~63,环己酮13: 2—14.8,甲苯11~12.93,溶剂9.08~9.4。
    异氰酸酯为多亚甲基多苯基异氰酸酯(PAPI) 300号或400号。溶剂为二甲苯或芳烃溶剂油。聚醚a可以是330、3030、3031、3050中的一种。聚醚b可以是635、451中的一种。

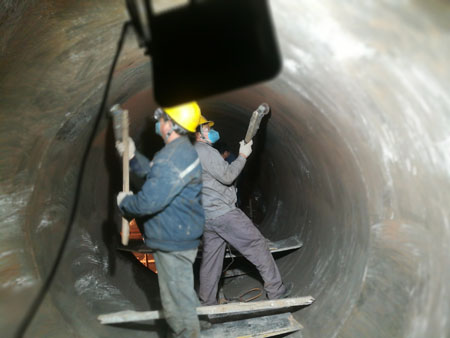

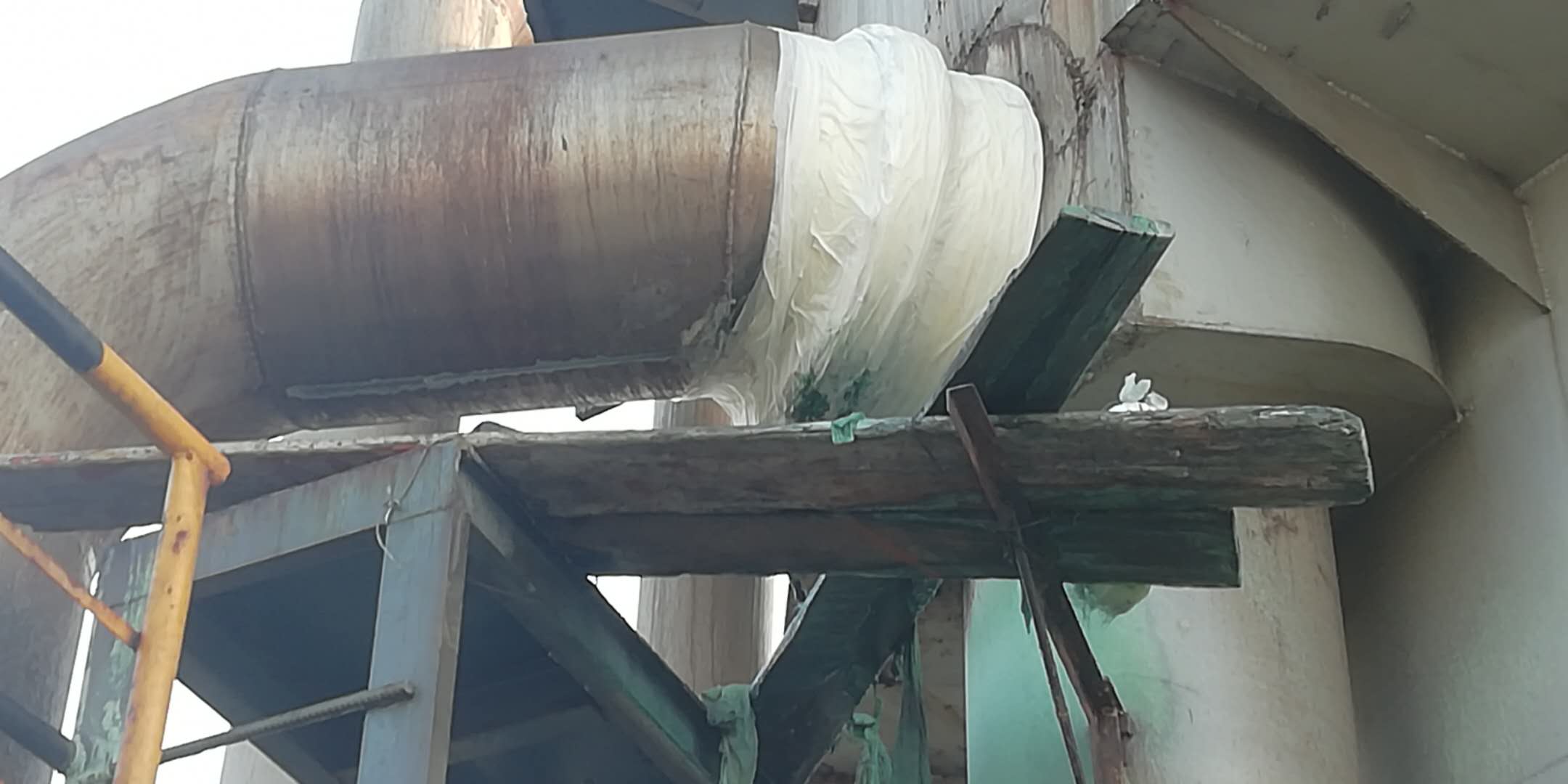

产品应用本品适用于化工、冶金、管道输送行业的设备防腐。使用时,可在现场将A、B两罐打开,按比例(1:1)混合搅拌均匀后,沉淀10min,再喷涂、刷涂等均可。
    产品特性本品原料配比科学,工艺简单,使用寿命长,防腐效果好;涂层薄,成本低,涂时省工省力;物理性能好,具有良好的耐热性及耐温变性;使用本品后可减少输送油、天然气、水和污水的阻力,并不挂水垢、泥沙等物,同时不长苔藓。
