脱硫塔烟道防腐涂料

2019-6-21 7:09:25 点击：

序号	检测项目			性能指标
1	贮存稳定性	常温23℃±2℃		270d后，可搅拌，无凝聚
		高温 50℃±2℃		30d，无结块，凝聚及组成物的变化
		低温 -5℃±1℃		30d，无结块，凝聚及组成物的变化
2	表干时间	23℃±2℃		4h不粘手
3	吸水率	浸入24h		≤1%
4	粘结强度	与水泥砂浆		≥1MPa
		与钢板		≥6MPa
5	耐磨性			压重450g的棕刷往复1000次部露底
6	耐热性	I 型		250℃±5℃，恒温1h，冷却后，表面无任何变化
		Ⅱ型		150℃±5℃，恒温1h，冷却后，表面无任何变化
7	耐腐蚀性	I型	20℃±5℃，30d	40%H₂SO₄浸泡后，涂层无裂纹、起泡、剥落现象。
			80℃，15d
		Ⅱ型	20℃±5℃，30d	30%H₂SO₄浸泡后，涂层无裂纹、起泡、剥落现象。
			80℃，15d
8	耐冻融循环	50℃±2℃/-23℃±2℃		各恒温3h,循环10次，涂层无裂纹、起泡、剥落现象。
9	耐急冷、急热	I型	250℃±5℃/23℃±2℃+吹风	各恒温1h,循环5次，无裂纹、起泡、剥落现象
		Ⅱ型	150℃±5℃/23℃±2℃+吹风	各恒温1h,循环5次，无裂纹、起泡、剥落现象
10	耐老化性			500h试验后，涂层无裂纹、起泡、剥落、粉化
执行标准：中华人民共和国电力行业标准DL/T693-1999《烟囱混凝土耐酸防腐蚀涂料》

适用范围：

适用于烟道内侧的防腐蚀处理。

I型适用于烟囱内衬为轻质耐热混凝土、直接与烟气接触的表面防腐处理，耐热极限为250℃，耐硫酸腐蚀极限浓度为40%； Ⅱ型适用于不直接与烟气接触的混凝土烟囱内壁防腐处理，耐热极限为150℃，耐硫酸腐蚀极限浓度为30%。

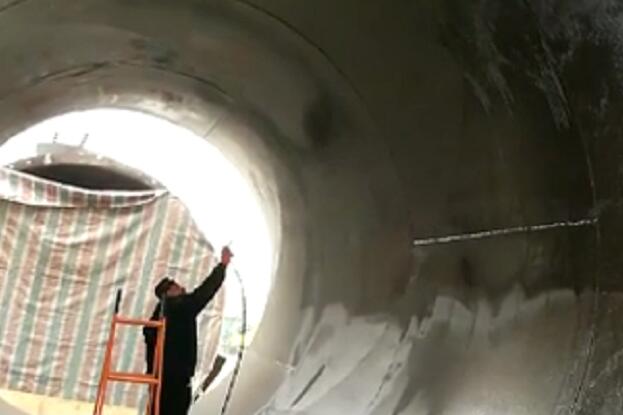

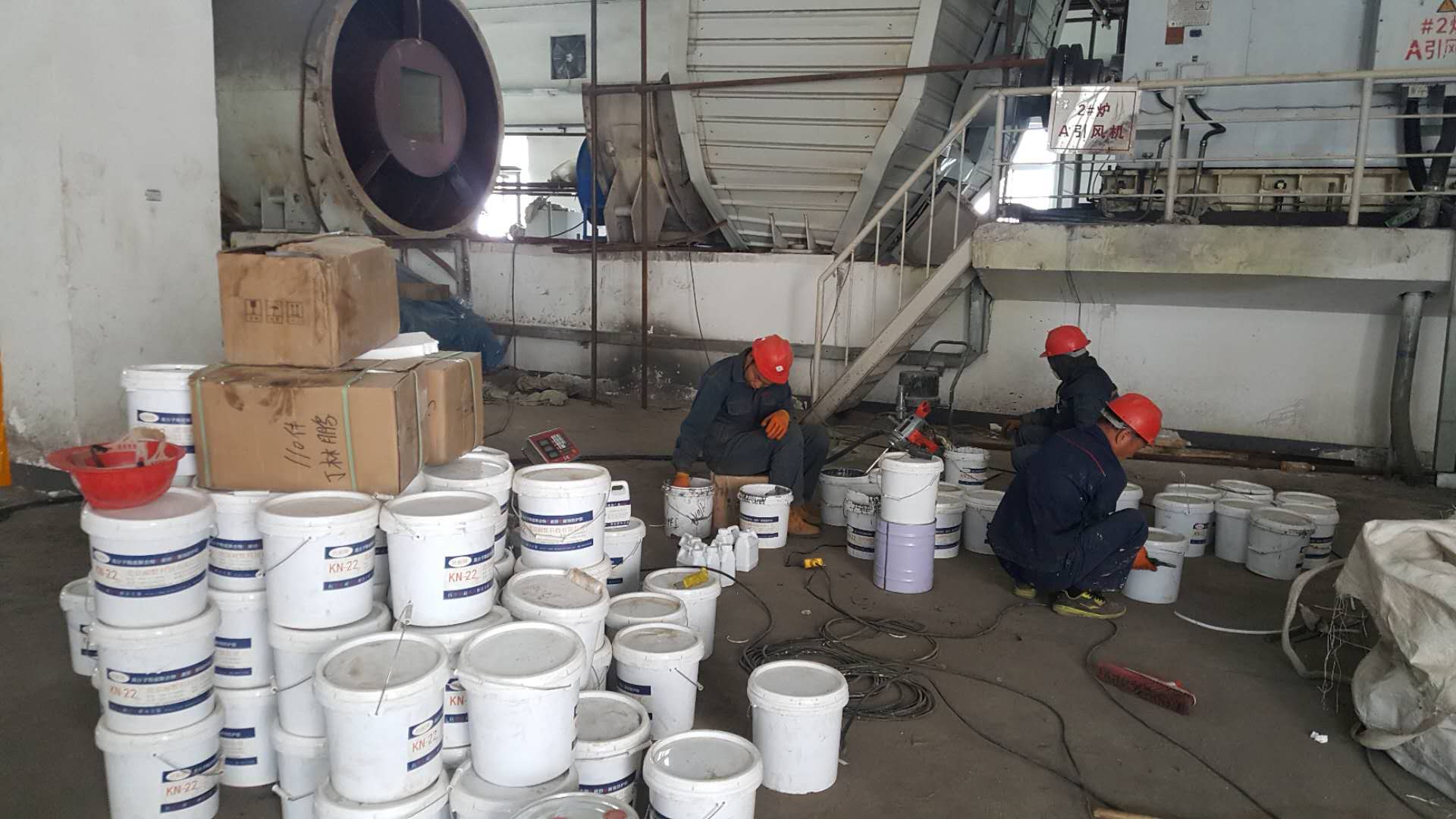

脱硫塔烟道防腐施工

施工要点：

1、钢铁底材处理：喷砂或抛丸除锈至Sa2.5级，粗糙度40～70um，以增强涂层与底板的附着力。

2、使用时，先将组份A搅拌均匀，然后按比例加入固化剂B组份，充分搅拌均匀，熟化15~30分钟，根据施工方法，用适量的专用稀释剂调整施工黏度。

3、可喷涂或刷涂，用多少配多少，避免浪费。

4、推荐刷涂或喷涂6~10遍，膜厚200~300um。

5、由于涂膜使用环境腐蚀性太强，漏涂会使涂层很快腐蚀，降低使用寿命。
