烟气防腐涂料喷涂工艺注意事项

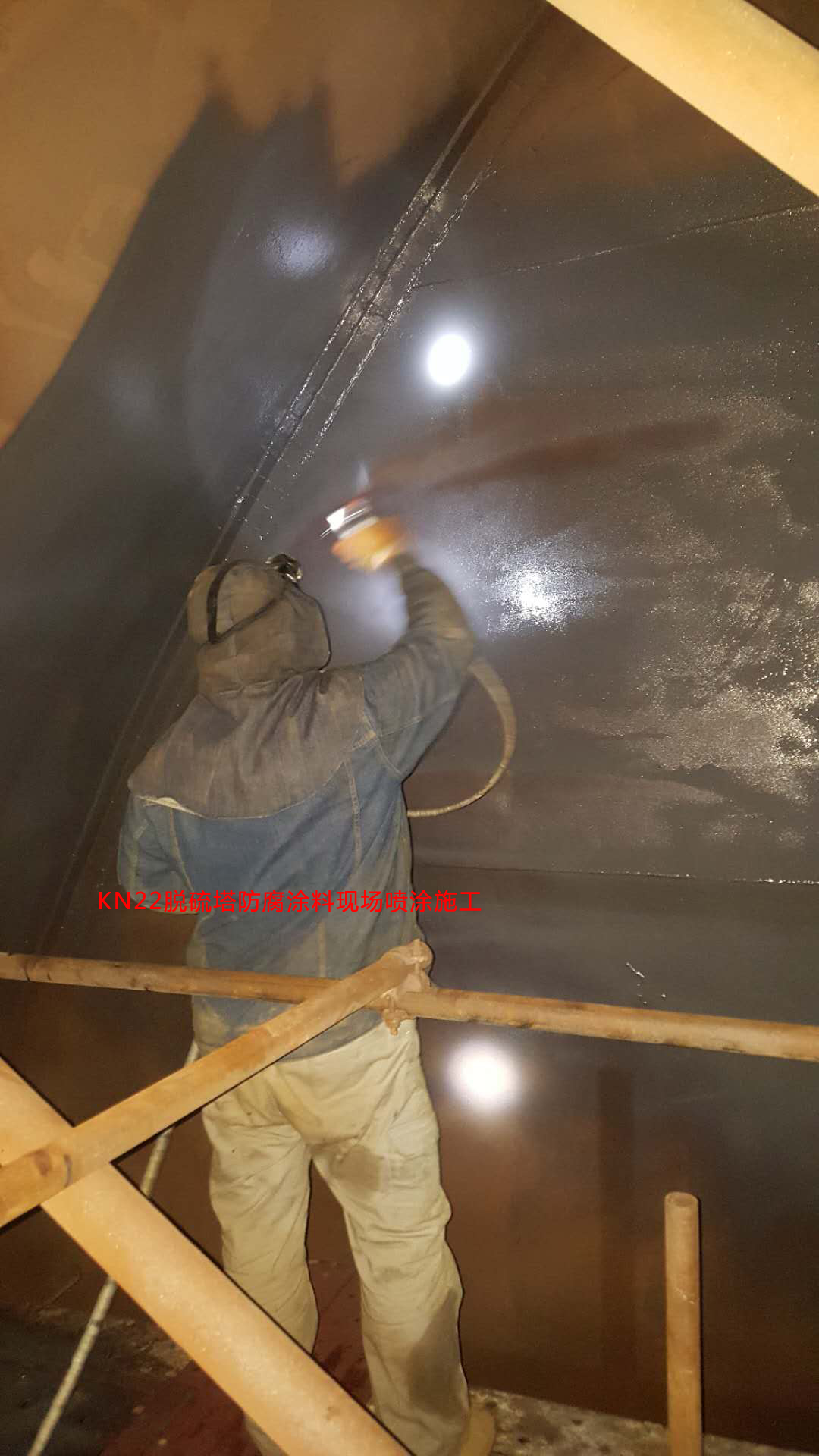

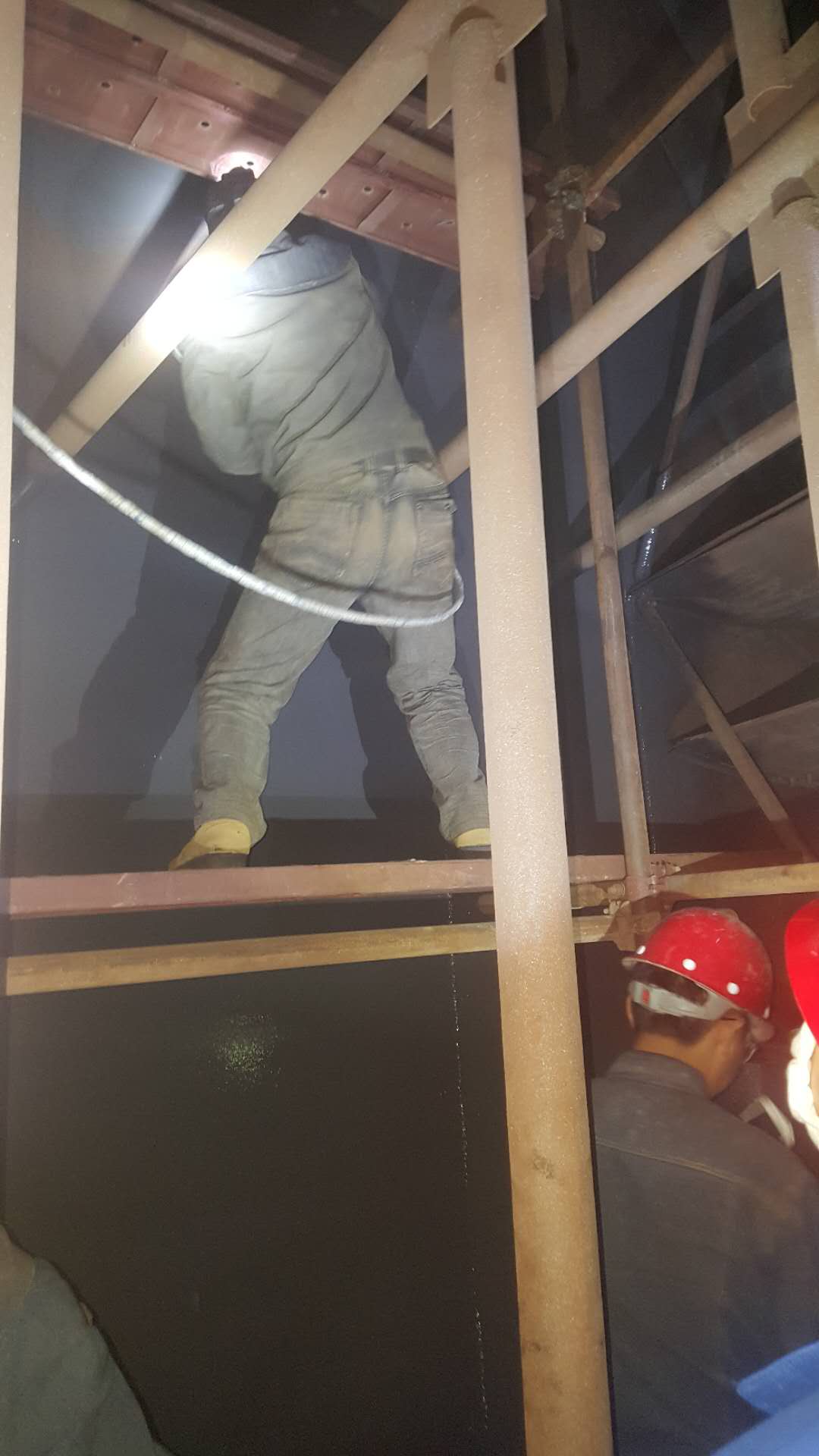

烟气烟道一般面积大，可以采用喷涂工艺，但烟气防腐涂料与其他的防腐漆又有较大不同，因此需要注意以下事项：

(a)环境温度宜控制在(25士5)C. 固化剂的配比容易掌控，温度过高易引起喷枪堵塞;过低固化慢;

(b)喷射机系统内不允许有水分存在，否则会影响产品质量:

(c)喷射成型前，先在待喷基材表面(底漆已经涂布并固化)烟气防腐涂料;

(d)喷射成型前，先调整气压，控制涂料和玻纤含量:

(e喷枪要均匀移动，防止漏喷，不能走弧线，两行之间的重叠搭接小于1/3的每枪行走宽度，要保证覆盖均匀和厚度均匀;

(f喷完1层或2~3层后(由压辊气泡是否达到要求决定，一般不建议超过2层)，立即用辊轮压实，要注意棱角和凹凸表面，保证每层压平，排出气泡，防止带起纤维造成毛刺:

(g)每层喷完后，要进行检查，合格后再喷下一层:

(H)最后一层要喷薄些，使表面光滑:

(I)喷射机用完后要立即清洗，防止胶料固化，损坏设备。

特殊情况下的铆钉加固防脱落。玻璃钢衬里或者喷射复合材料衬里的韧性不足(尽管后者比前者的综合整体韧性更好，但终究是刚性有余，韧性不足)， 在有高低温频繁骤变的工况下(如烟囱)，又由于衬里层的线性膨胀系数和基材线性膨胀系数相差较大，衬里越厚其差值越大，也越容易导致衬里层很容易就脱落掉。

烟气防腐涂料喷涂工艺注意事项需要喷涂工作人员详细了解。
