烟气对烟道的腐蚀分析及防腐材料

烟气温度低、湿度大，烟道内壁面温度低于烟气酸露点，产生冷凝酸液等强腐蚀性物质，对烟道内壁形成腐蚀。同时，烟温的降低导致烟气密度增大，烟道的自抽吸能力降低，使烟道内压力分布发生改变，正压区范围扩大，烟气中的腐蚀介质分子在烟气正压运行时，湿烟气向烟道内壁鼓胀、扩散，渗透能力会增强，会对烟道的腐蚀加剧。

    烟气的干湿交替以及温度交变运行对烟道防腐材料的影响非常大。湿法脱硫装置投运时，湿烟气温约为50～80℃，在WFGD停运时，烟道排放原烟气，一般在120～180℃。

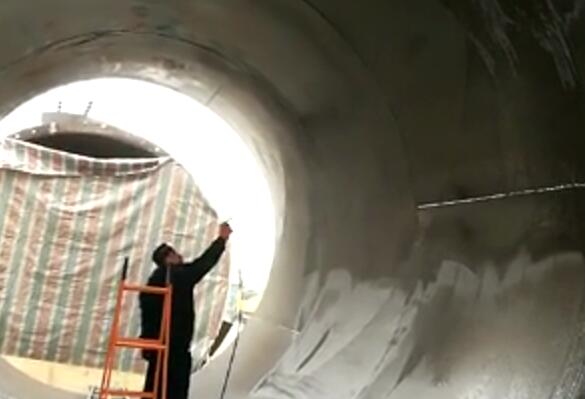

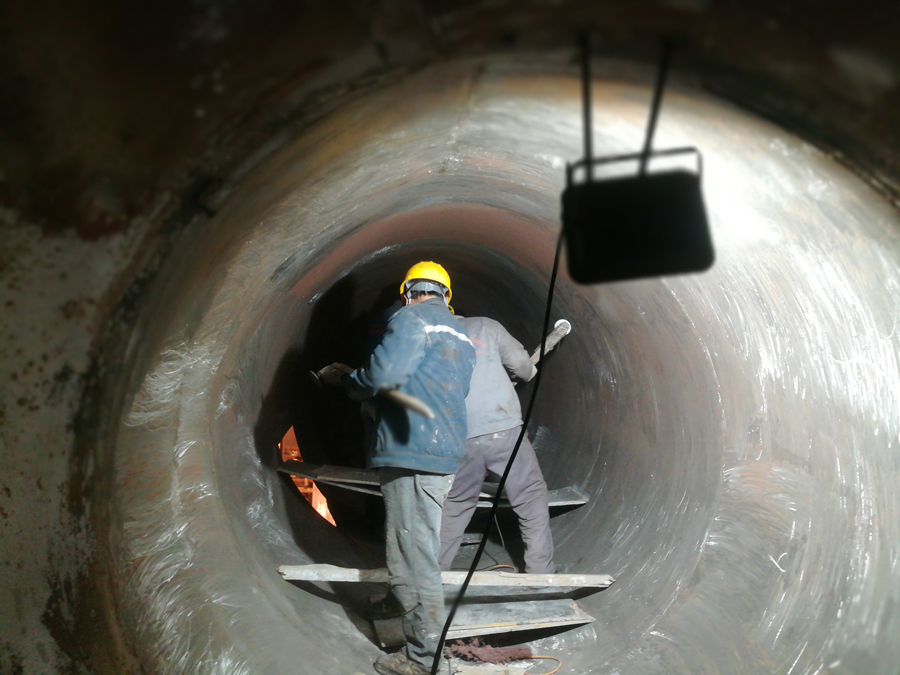

    烟气在烟道中的流速一般为十几米每秒，甚至到30m/s，高速流动的烟气及其携带的颗粒物对排烟筒材料的影响造成了磨损腐蚀。烟气对烟道表面的腐蚀与表面烟气的流动状态有很大关系。对于中上部的烟道表面，尽管烟气流速较高，但此时烟气流动状态变化比较平缓，烟气基本沿平行表面方向流动，对表面的冲刷作用相对较弱。在烟道下部，烟气由于受气流人口的影响，局部区域气流流态变化较大，会对烟道局部表面有较强的冲刷作用，因此，该位置处烟气对烟道的冲刷腐蚀作用也较强。因此，烟道的内表面需进行防腐。常用的防腐材料有不锈钢（如1. 4529）衬板、玻璃砖、丁基橡胶、玻璃鳞片、耐酸浇砖、KN22高分子陶瓷聚合物材料等。当无旁路烟道时，宜采用C- 22、C-276、钛grade 2、6Mo钢（如Ale6X、1.4529等）等金属制作湿烟道内衬。
