烟气中硫化氢H2S对钢的腐蚀速度的影响

烟气钢管内腐蚀介质主要是H2S和乙醇胺两类.钢管出口处工作温度约为80°C,如果H2S为气态，没有水存在，这样的温度下对碳钢腐蚀性不大，当H2S溶解在酸性水溶液中时腐蚀性最大,随溶液pH值升高，钢在H2S水溶液中腐蚀速度大幅度降低;当pH>6时,钢的腐蚀速度比在酸性H2S溶液中大幅度降低;当pH>8以后，腐蚀速度进一步降低,这时钢的腐蚀转而以碱为主.

钢在H2S溶液中的腐蚀产物有多种类型,主要有FeS.FeSr和FegS&.在中性溶液中主要形成FeS和FeSz,这种腐蚀产物比较致密，对钢表面有一定的保护性;而在酸性H2S溶液中形成的FeS质地疏松，不具备保护性.当钢表面形成疏松Fe9S8时，其腐蚀速率最快.

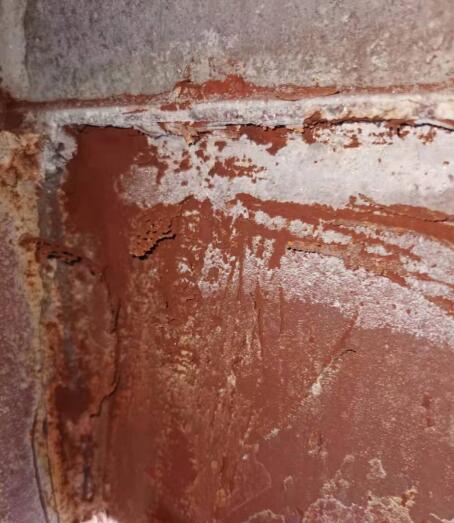

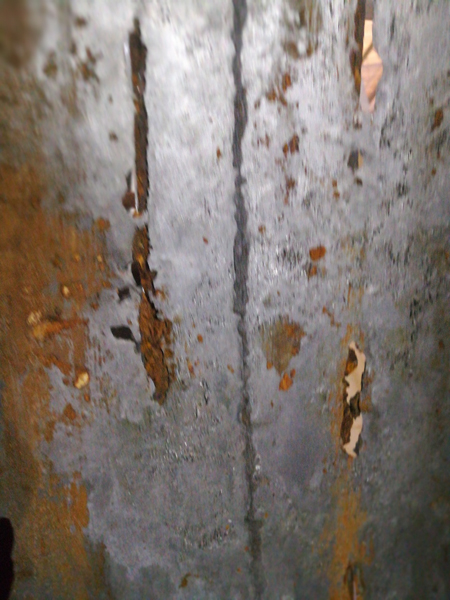

在送检样品上只检测到少量F9S8.而未检测出Fe9S8或单质S,这表明钢管受到H2S的腐蚀不强.

因此烟气中含有水汽及是否形成水滴是影响硫化氢腐蚀的重要因素。
