干熄焦炉冷却烟气锅炉低温省煤器腐蚀原因

由于干熄焦炉冷却烟气中含有微量的S02和S03、H20等成分，在尾:部低温省煤器处，烟气温度降至350C以下，并且管内介绍温度为常温管网除盐水，运行初期按照锅炉设计规定排烟温度小于130.长期在120-- 130C运行，一般锅炉烟气酸露点在80--- 100'C,酸露点随烟气中S03浓度的增如而开高，最高可达160C以上，明显判断为低温腐蚀。造成锅炉低温省煤器腐蚀的主要为酸腐蚀和电化学腐蚀，其中电化学腐蚀尤为明显。

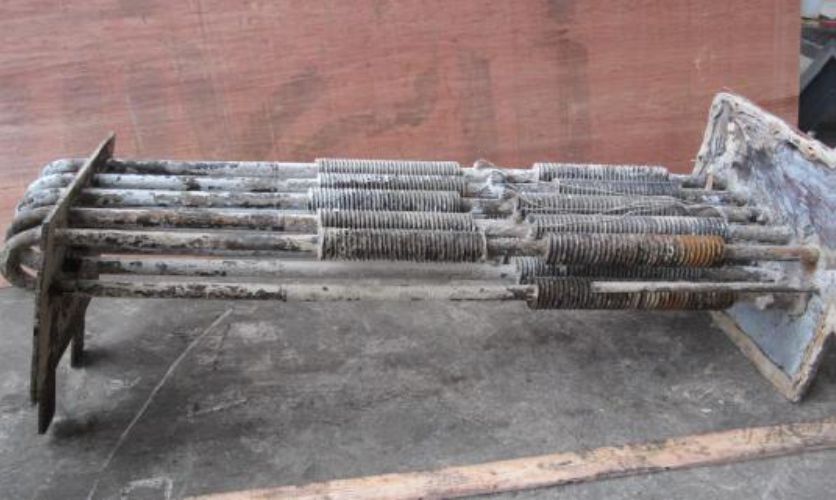

图（1）使用了6个月的省煤器，已经严重腐蚀

省煤器的工况是：烟气温度不超过250度，烧的煤中含硫量高，烟气中有二氧化硫，三氧化硫，省煤器管工作状态下管壁温度150-160度，如果遇到烟气中的水蒸气，就会形成酸腐蚀管子，酸的露点差不多就在150-160度，是低温腐蚀，此时的腐蚀和高温腐蚀有很大的区别，不能采用高温涂料解决此类含水类腐蚀，可采用KN22高分子陶瓷聚合物材料解决。

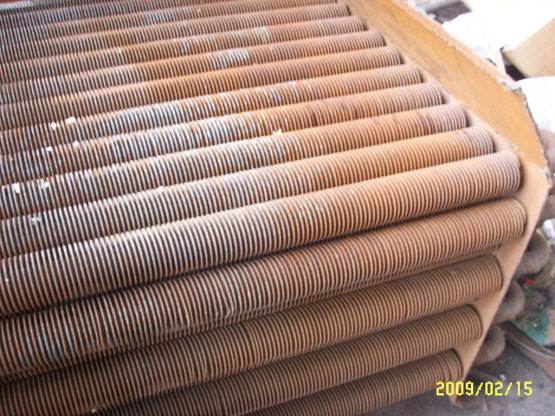

图（2）省煤器制作时焊点较多，腐蚀速度也较快

本文词条解释：

低温腐蚀：发生在锅炉尾部受热面（省煤器、空预器）的硫酸腐蚀，因为尾部受热面区段的烟气和管壁温度较低，所以称为低温腐蚀。

省煤器（英文名称Economizer）是安装于锅炉尾部烟道下部用于回收所排烟的余热的一种装置，将锅炉给水加热成汽包压力下的饱和水的受热面，由于它吸收高温烟气的热量，降低了烟气的排烟温度，节省了能源，提高了效率，所以称之为省煤器。

钢管式省煤器不受压力限制，可以用作沸腾式，一般由外径为32～51毫米的碳素钢管制成。有时在管外加鳍片和肋片，以改善传热效果。钢管式省煤器由水平布置的并联弯头管子（习称蛇形管）组成。

省煤器主要是适用于工业，也逐渐普及到农业以及一些相关产业商业上。
